Description

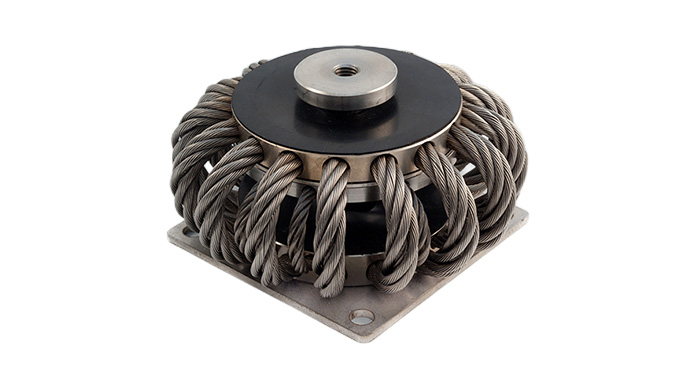

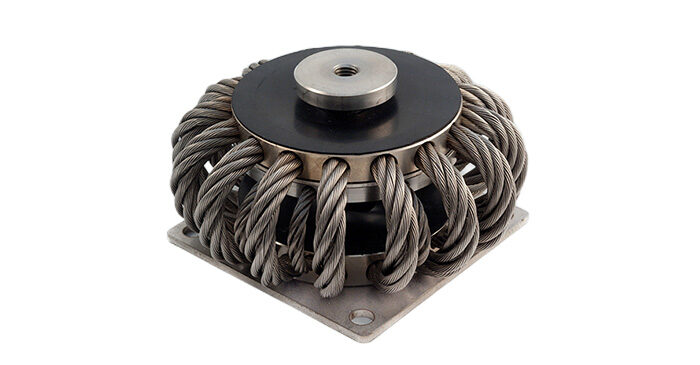

Pied antivibratoire – Série AVAU D

Le support AVAU D est l’évolution de la gamme AVAU qui, grâce à l’ajout d’un second enroulement dédié exclusivement à l’amortissement des vibrations,
permet de dissocier les performances d’atténuation des vibrations et celles des chocs.
La caractéristique unique de l’AVAU D réside dans sa fréquence propre de vibration (environ 8 Hz), inférieure à la fréquence de réponse aux chocs
(environ 14 Hz).
La charge statique est supportée directement par le réseau intérieur de câbles, qui réagit indépendamment aux sollicitations vibratoires, tandis que le
réseau extérieur, plus rigide, n’intervient qu’en cas de choc.
Ces caractéristiques en font une solution optimale pour la protection globale des équipements embarqués à bord de navires militaires.
Les vibrations de coque, par leur nature, génèrent des perturbations sur les équipements à partir de fréquences supérieures à 10 Hz. Ainsi, la fréquence
propre proposée assure une protection quasi complète contre cette bande de perturbations.
Par ailleurs, la fréquence de réponse au choc permet de fortement réduire l’accélération transmise lors d’un impact tout en maintenant les déplacements
de l’équipement dans des limites acceptables.
La symétrie radiale confère un comportement isotrope dans toutes les directions parallèles à la surface de montage. Cette conception simplifie le positionnement
du support, car il n’est pas nécessaire de tenir compte de son orientation.
Les modèles AVAU D offrent différentes solutions pour des masses allant jusqu’à 100 kg (avec une hauteur comprise entre 90 et 102 mm) et une déflexion
disponible sous choc de 30 à 34 mm.
Le dispositif de fixation supérieure est disponible en version filetée mâle ou femelle selon les besoins d’installation.
